一、引言：为什么要重视光耦的好坏判断？
光耦（光电耦合器）的本质是“光电转换+信号隔离”的微型系统，输入端发光二极管（LED）将电信号转为光信号，输出端光敏器件再将光信号转回电信号，同时通过绝缘封装实现输入与输出的电气隔离-2。这一原理使其成为开关电源、工业控制PLC、新能源汽车BMS、医疗设备等领域的“安全桥梁”——在开关电源中，光耦通过反馈回路调节输出电压的稳定；在PLC系统中，它隔离外部传感器信号与内部逻辑电路，阻断电磁干扰和高电压冲击-。
然而光耦失效已成为工业设备突发故障的重要诱因——数据显示，光耦失效占工业设备突发故障的15%，在高温振动环境下故障率高达20%-2。一个性能衰退或完全损坏的光耦，可能表现为开关电源输出电压异常跳变、PLC信号传输中断、甚至高压侧电压窜入低压控制端引发芯片烧毁。掌握一套系统、精准的测量光电耦合器好坏的方法，是电子维修人员和企业质检从业者的基本功。
本文将结合开关电源维修与工业控制设备质检两大核心场景，从基础的万用表检测到专业的示波器及专业仪器检测，分层递进地讲解光耦检测全流程，帮助不同基础的读者快速独立完成光耦好坏判断，规避检测中的安全误区和常见操作错误。
二、前置准备
2.1 开关电源与工业控制光耦检测核心工具介绍
基础款（新手必备，适配开关电源维修及家电维修场景）：
数字万用表（推荐带有二极管档和电阻档的普通数字万用表）：新手测量光耦好坏最核心的工具，用于检测输入LED的正反向导通、输出光敏管的通断状态，也是开关电源维修和工业控制设备现场初筛的首选工具。
限流电阻（150Ω~220Ω） ：配合电池或电源为LED提供约5~10mA驱动电流，避免因电流过大烧坏LED。
两节5号电池串联（3V） ：作为便携驱动源，适合现场快速功能验证。
专业款（适配开关电源流水线质检、工业控制系统批量检测场景）：
双通道示波器（如普源、泰克等品牌）：用于观察光耦的动态响应特性，包括上升时间（tr）、下降时间（tf）及信号传输畸变情况，适用于开关电源的反馈回路调试和工业控制设备的高精度检测。
可编程直流电源：提供精确可调的输入电流，用于电流传输比（CTR）的定量测量。
绝缘电阻测试仪（兆欧表） ：检测光耦输入端与输出端之间的绝缘性能，确保隔离功能正常。
高压测试仪（耐压测试仪） ：验证光耦在额定高压条件下的绝缘强度——工业级光耦隔离电压要求达到5000Vrms，检测时需严格遵循安全规范。
2.2 光耦检测安全注意事项（开关电源维修/工业控制场景专属）
进行光耦检测前，必须明确以下4条核心安全注意事项，尤其在开关电源和工业控制设备中，光耦常处于高压侧与低压侧的“边界”位置，操作不慎将带来严重安全风险。
重中之重①：断电检测，严禁带电拔插。 在从电路板上拆卸光耦进行离线检测前，必须彻底切断设备电源并等待高压电容放电完毕。开关电源中的大容量电容可能长时间保持数百伏电压，切勿在带电状态下用万用表触碰高压侧引脚。
重中之重②：高压隔离验证需专业防护。 如果使用耐压测试仪检测光耦的隔离电压，务必由专业人员操作，测试前确认光耦已脱离原电路、独立放置于绝缘台面上。工业控制设备中的光耦检测，建议在静电防护工作台（ESD工作台）上完成，避免静电放电损伤光电芯片。
重中之重③：区分高低压侧，避免短路和反接。 万用表检测时，注意区分光耦输入侧（LED端，通常1、2脚）和输出侧（光敏管端，通常3、4脚）。输入侧LED有极性要求——正极接红表笔、负极接黑表笔，反接可能导致LED反向击穿。输出侧测试时禁止将表笔短接输出端引脚，以免造成光敏管过流损坏。
重中之重④：焊接拆卸规范。 拆焊光耦时，焊接时间不宜超过3秒，反复加热或温度过高会损坏内部封装和键合丝。建议使用吸锡器配合防静电烙铁，烙铁温度控制在300~350℃。
2.3 光耦基础认知（适配开关电源与工业控制精准检测）

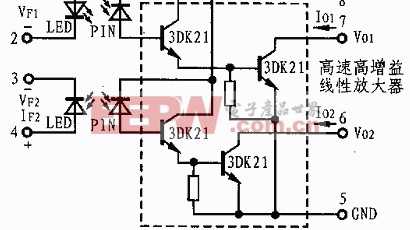

光耦按输出形式主要分为晶体管输出型、达林顿输出型、高速逻辑输出型、光控晶闸管/光控继电器输出型等-5。开关电源中最为常见的是晶体管输出型光耦（如PC817、EL817），其核心结构为输入端LED + 输出端光敏三极管，主要关键参数包括：
电流传输比（CTR） ：输出电流与输入电流的比值，是衡量光耦光电转换效率的核心指标。IEC60747-5及GB/T15651标准规定，CTR偏差需控制在±15%以内-1。CTR过高可能导致误触发，过低则导致信号传输失效-30。
隔离电压：工业级光耦可达5000Vrms，确保高低压电路彻底隔离-2。
正向导通电压（Vf） ：输入LED导通所需的最小电压，通常在0.9V~1.4V之间-38。
响应时间：包括上升时间（tr≤3μs）和下降时间（tf≤4μs）-1。
理解这些参数有助于后续检测中的结果判断——例如CTR偏低时，即使LED正常发光，输出端也可能无法可靠导通，导致信号传输中断。
三、核心检测方法
3.1 光耦基础检测法（开关电源维修现场快速初筛）
在开关电源维修或家电维修场景中，面对大量可疑器件时，可先采用“比较法”进行快速初筛，无需复杂仪器。
操作流程：
从电路板上拆下怀疑有问题的光耦（务必断电、放电后操作）。
用数字万用表二极管档，分别测量光耦输入端LED的正向压降和反向电阻。
用高阻档（如×10k档）测量输出端光敏三极管的C-E极间电阻。
将待测光耦与已知良好的同型号光耦对应引脚的测量值逐一对比-。
判断标准（以开关电源常见PC817型为例）：
输入端正向压降正常范围：0.9V~1.4V；反向电阻应为无穷大（OL）。正向压降过高（>1.4V）或过低（<0.7V）均说明LED性能不良-38。
输出端（无光照条件下）C-E极间正反向电阻均应显示无穷大（OL）。若有较小读数，说明光敏三极管漏电流过大或已击穿-38。
如果待测光耦与好光耦对应引脚的阻值差异显著，则极大概率已损坏-34。
注意： 达林顿输出型光耦（内部由两级光敏三极管复合放大）在无光照时C-E极间可能仍有几百kΩ到几MΩ的电阻，不能简单用无穷大作为判断标准，需参考具体型号的数据手册-38。
3.2 数字万用表检测光耦方法（新手重点掌握）
数字万用表是开关电源维修和工业控制现场检测最常用、最便捷的工具。以下以EL817型光耦为例，讲解完整检测流程。
模块一：检测输入侧LED（区分开路与短路）
第一步：万用表置于“二极管档”。
第二步：红表笔接光耦输入端正极（通常为1脚或阳极A），黑表笔接负极（通常为2脚或阴极K），读取显示值。
第三步：交换表笔，再测反向阻值。
结果判断：
正常光耦：正向显示0.9V~1.4V，反向显示OL（无穷大）。
LED开路损坏：正反向均显示OL。
LED短路损坏：正反向均显示接近0或数值很小。
LED性能不良：正向压降明显偏离正常范围（过高或过低）-38。
模块二：检测输出侧光敏三极管（无光照状态下验证截止性）
第一步：万用表置于高阻档（×10k或×100k档），确保输入端完全不接任何电源（悬空）。
第二步：黑表笔接输出端集电极C（四脚光耦通常为4脚），红表笔接发射极E（通常为3脚），测量C-E间阻值。
第三步：交换表笔再次测量。
结果判断：正常光耦在无光照条件下，C-E间正反向阻值均应为无穷大（OL）。若有较小读数，表明光敏三极管漏电流大或已击穿-38。
模块三：动态功能验证（模拟工作状态）
仅靠静态电阻测量无法确认光耦能否在实际工作中正常传输信号，动态功能验证是判断光耦好坏的关键步骤。
第一步：准备一个3V直流电源（两节5号电池串联）和一个150Ω~220Ω限流电阻。根据公式 R = (电源电压 - Vf)/If 估算：3V电源、Vf≈1.2V、If≈10mA，则R≈180Ω，可用150Ω或220Ω替代-38。
第二步：将限流电阻串联后接入光耦输入端正极，电源负极接输入端负极。此时LED应正常发光（暗环境下肉眼可见）。
第三步：将万用表置于电阻档（×100或×1k档），测量输出端C-E间阻值。
第四步：对比两个状态——LED未点亮时（断开输入端电源），C-E间应为无穷大（截止）；LED点亮时，C-E间阻值应明显下降至几百Ω到几十kΩ（导通）-38。
如果LED点亮前后C-E间阻值无明显变化，或变化幅度极小，说明光耦的电流传输比（CTR）严重衰减，已无法可靠传输信号。
3.3 示波器与专业仪器检测光耦方法（进阶精准检测）
对于开关电源生产流水线批量质检、工业控制系统高精度校验，或维修中需要定量分析光耦性能衰退程度的场景，必须使用专业仪器进行进阶检测。
示波器检测法（适用于响应特性分析）
使用双通道示波器检测光耦的动态响应特性：
第一步：将光耦输入端连接到信号源（如函数信号发生器），输出端连接到示波器通道2，输入端同时接入示波器通道1作为参考-67。
第二步：向输入端施加一个方波脉冲信号（频率根据光耦规格调整，一般数kHz至数十kHz），幅值需确保LED可靠导通。
第三步：观察示波器上通道1（输入）和通道2（输出）的波形。
核心判断指标：
上升时间（tr）和下降时间（tf） ：优质光耦的上升时间和下降时间应符合数据手册要求（例如tr≤3μs、tf≤4μs）。波形过于“倾斜”说明响应速度退化-1-67。
波形畸变：输出波形应尽量跟随输入波形。若出现明显变形、尖峰或抖动，表明光耦线性度或隔离性能异常，尤其在开关电源反馈回路中可能导致稳压失控。
共模抑制性能：在输入端施加共模电压干扰，观察输出端是否产生异常波动。高共模抑制比是工业控制PLC系统对光耦的核心要求之一-65-67。
电流传输比（CTR）定量测试（适用于批量质检）
CTR是光耦最核心的性能指标，CTR偏低意味着LED老化或光敏器件劣化，信号传输效率下降-30。
检测方法：
使用可编程直流电源向输入端施加标准测试电流（通常IF=5mA或10mA）-1。
用电流表测量输出端的集电极电流（IC）。
计算CTR = IC / IF × 100%。
将实测CTR值与光耦规格书中的标称值对比——偏差超过±15%即判定为不合格-1。
绝缘耐压测试（隔离性能验证）
对于医疗设备、工业控制高压侧应用中的光耦，绝缘性能直接关系到系统安全。
检测方法：
使用绝缘电阻测试仪（兆欧表）测量输入端与输出端之间的绝缘电阻，正常应≥10^9 Ω。
使用耐压测试仪在输入端与输出端之间施加额定隔离电压（如5000V AC持续1分钟），漏电流应≤1mA-1。
若绝缘电阻降至100MΩ以下，或耐压测试中出现击穿，说明光耦已丧失隔离功能-2。
四、补充模块
4.1 不同类型光耦的检测重点（开关电源与工业控制场景适配）
晶体管输出型光耦（如PC817、EL817）
检测重点：CTR是核心指标，需重点验证LED点亮前后输出端导通性变化。
典型应用：开关电源反馈回路、家电控制电路。常见于洗衣机、空调、冰箱等家电的电源板中-。
检测技巧：动态功能验证法最有效——用限流电阻和电池驱动LED，观察输出端阻值变化即可快速判断好坏，无需复杂仪器。
高速逻辑输出型光耦（如6N137）
检测重点：响应时间和波形完整性，适用于高频数字信号传输。
典型应用：PLC通信接口、伺服电机驱动器的控制信号隔离-。
检测技巧：必须使用示波器检测——输入端施加方波脉冲信号，观察输出波形是否完整、有无延迟或畸变。普通万用表无法有效检测高速光耦的响应特性。
达林顿输出型光耦（如TLP127、4N33）
检测重点：无光照时C-E间阻值并非无穷大（因内部两级复合结构），需结合规格书中的典型值判断。
典型应用：驱动大电流负载的隔离接口。
检测技巧：万用表电阻档测C-E间阻值时，正常值可能在几百kΩ到几MΩ之间，切勿误判为漏电-38。
光控晶闸管/光控继电器输出型
检测重点：重点验证导通触发电流和维持电流是否符合规格。
典型应用：固态继电器、大功率负载开关。
检测技巧：触发阈值检测需要可编程电源配合，普通万用表难以精准判断。
4.2 光耦检测常见误区（避坑指南）
根据实际维修与质检经验，以下5个高频检测误区极易导致误判：
误区①：输入端LED能发光就认为光耦正常。 LED正常发光不等于光耦整体正常。LED老化后发光强度下降，导致CTR严重衰减，虽能发光但输出端导通电流不足，无法驱动后级电路。正确做法：必须同时验证输出端在LED点亮时的导通变化幅度。
误区②：在线检测不拆卸直接测量。 光耦仍焊在电路板上时，周边元件（如电阻、电容）会并联到测量回路，导致读数严重失真。例如在线测C-E间阻值时，可能因并联电阻而显示有限值，误判为漏电-。正确做法：拆下光耦独立检测，或在完全理解周边电路的情况下采用比较法。
误区③：忽略环境温度对检测结果的影响。 高温环境下，光耦的CTR可能显著下降，输出端漏电流增大；低温环境下，LED导通压降可能升高。在工业控制设备质检中，未考虑工作温度范围的测量结果可能误导判断。正确做法：如有可能，在接近实际工作温度条件下测量关键参数。
误区④：万用表档位选择错误。 用低阻档（如×1Ω档）测量LED正向压降会因电流过大导致误判；用二极管档测量输出端C-E极时，因万用表输出电压不足以使光敏管导通，显示无穷大属正常现象，不应解读为损坏。正确做法：输入侧用二极管档，输出侧用高阻档测量截止性、用电阻档配合外部驱动测量导通性。
误区⑤：所有光耦的测量标准都一样。 不同类型光耦的电气特性差异很大。例如达林顿型无光照时C-E间本非无穷大，高速光耦的响应时间需用示波器评估而非万用表。正确做法：检测前查阅对应型号数据手册（datasheet），获取标准参数范围后再操作。
4.3 光耦失效典型案例（实操参考）
案例一：开关电源输出电压异常跳变——光耦引脚锈断导致
故障现象：某12V开关电源在进水后维修，更换了损坏的PWM控制芯片后上电测试，输出电压在10V~16V之间不断跳变，电源反复启停。维修人员检查电压反馈电路，所有元件均无异常。
检测过程：对光耦进行独立检测时发现，输入端LED的正反向测量基本正常，但仔细观察光耦引脚时发现3脚（输出端发射极）存在明显的锈蚀痕迹，轻轻拉扯即断裂。使用万用表电阻档测量该引脚，显示开路。
解决方法：更换同型号光耦后，电源输出电压稳定在12V，工作恢复正常。该案例揭示了外观检查的重要性——在线检测时容易忽略肉眼可见的引脚腐蚀，而锈断的引脚导致反馈回路中断，稳压失控-60。
案例二：开关电源输出电压升高——光耦CTR严重劣化
故障现象：某变频器开关电源输出电压异常升高，驱动24V电源上升至42V，导致多片驱动IC芯片烧毁。前维修人员已更换TL431等反馈回路元件，故障仍未排除。
检测过程：将光耦从电路中拆下，用数字万用表二极管档测量输入端LED——正向压降1.09V，在正常范围内。但动态功能验证时发现：LED点亮后输出端C-E间阻值下降幅度极小，远小于正常光耦的导通电阻。经示波器进一步检测，输出波形幅度明显偏低。
根本原因：光耦内部LED长期老化导致发光强度衰减，CTR严重下降，反馈信号无法有效传递至初级侧，开关电源稳压回路失控。
解决方法：更换新光耦后，输出电压恢复正常。这个案例说明了仅凭LED导通测试远不足以判断光耦好坏，必须完成动态功能验证才能发现CTR劣化问题-。
案例三：工业PLC系统信号传输间歇性中断——光耦热稳定性失效
故障现象：某工业自动化生产线的PLC系统在设备连续运行2~3小时后，传感器信号出现间歇性丢失，设备停机。冷却30分钟后重新上电，系统暂时恢复正常，但运行一段时间后故障重现。
检测过程：室温条件下用万用表检测光耦的输入端LED和输出端C-E，各项静态参数均显示正常。但使用绝缘电阻测试仪在高温条件下测试时发现，光耦输入端与输出端之间的绝缘电阻明显下降，降至100MΩ以下。进一步分析确认，光耦封装内部存在微观缺陷，在高温环境中绝缘性能恶化，导致高压侧信号窜入低压控制端干扰逻辑判断。
解决方法：更换符合AEC-Q101车规级认证的高温稳定型光耦（工作温度范围-55℃~+110℃）-，故障彻底排除。该案例揭示了热稳定性测试在工业控制场景中的重要性——常规室温检测可能无法暴露在高温工况下才显现的隐蔽性失效。
五、结尾
5.1 光耦检测核心（开关电源与工业控制高效排查策略）
光耦检测并非越复杂越好，而是要根据实际场景选择最合适的检测路径。建议采用以下分级策略：
新手排查路径（维修场景最常用） ：基础外观检查→二极管档测输入端LED→高阻档测输出端C-E（无光照）→限流电阻+电池动态功能验证。四条步骤逐一完成，即可判断光耦好坏。整套流程熟练后可在5分钟内完成，适合开关电源维修、家电维修等快速排查场景。
质检路径（批量检测场景） ：外观检查→静态电阻/二极管测量→动态功能验证（抽样）→示波器响应特性抽检→绝缘耐压测试（按批次抽检）。适合开关电源生产流水线、工业控制设备来料质检等场景。
高精度验证路径（研发/失效分析场景） ：CTR定量测量→示波器波形完整性分析→绝缘耐压定量测试→温度特性验证。适合研发阶段的选型验证、失效器件的原因追溯、车规级/工业级光耦的高标准检测。
5.2 光耦检测价值延伸（维护与采购建议）
日常维护建议：在开关电源和工业控制设备中，光耦属于“长期稳定型”器件，但LED老化、引脚腐蚀、封装受潮等问题会随时间累积。建议：①设备年检时对关键回路光耦进行CTR抽测；②在高温、高湿、多尘环境中使用的设备，优先选用宽温型（-55℃+110℃）、高隔离电压（≥5000Vrms）的光耦型号-；③维修更换时，务必确认光耦的CTR档位与设计匹配——PC817按CTR分为AD档（A档CTR 80%~160%，D档300%~600%），使用错误档位可能导致反馈回路参数失配。
采购建议：批量采购光耦时，建议要求供应商提供以下资料：①符合IEC60747-5或GB/T15651标准的第三方检测报告-1；②CTR分档标识明确，避免混料；③对于新能源汽车、医疗设备等高可靠性应用，要求AEC-Q101或ISO 60601-1认证-2-1。
5.3 互动交流（分享开关电源/工业控制光耦检测难题）
你在开关电源维修或工业控制设备检测中，是否遇到过光耦导致的疑难故障？比如“LED正常发光但输出端无法可靠导通”的CTR衰减难题？还是“在线检测与离线检测结果截然不同”的困惑？
欢迎在评论区分享你在实际工作中遇到的光耦检测难题，也欢迎关注本账号获取更多电子元器件检测实操干货。下期预告：开关电源中TL431的在线检测技巧与常见故障排除。
