一、开头引言
MOS管（金属氧化物半导体场效应晶体管）是现代电子电路中当之无愧的“核心开关”，从手机充电器、电脑主板到新能源汽车电驱系统，几乎每一个需要高效电能转换的环节都有它的身影。无论是在消费电子电源适配器中完成高频开关转换，还是在工业电机驱动电路中承担大电流通断控制，亦或是在汽车电子领域作为关键功率器件管理整车能源分配，MOS管的性能优劣直接决定了整机的可靠性。
MOS管也是最容易“莫名其妙”失效的元器件之一——焊上新管子电路仍不工作、上电瞬间莫名烧毁、静电触碰后隐性损坏……这些问题在电子维修和质检一线屡见不鲜。掌握一套行之有效的MOS管好坏检测方法，不仅能帮您快速定位故障根源、避免误判换错元件，更能预防静电击穿等隐性风险，节省大量维修和调试时间。本文将从电子维修、企业质检、电子爱好者三类读者视角出发，系统讲解MOS管检测的全流程：从基础的外观初筛、万用表三步法快速判断，到示波器波形分析和专业仪器精测，并结合开关电源、电机驱动、汽车电子三大行业场景的实战案例，手把手带您成为一名合格的“MOS管医生”。
二、前置准备
2.1 MOS管检测核心工具介绍（新手基础款+行业专业款）
基础款——电子维修新手与爱好者的必备组合：
数字万用表（必备） ：推荐Fluke 87V或同级别带二极管档位的仪表，至少需要具备二极管测试档（通断/蜂鸣档）和电阻档（20MΩ及以上）-6。这两个档位是MOS管检测的核心工具，二极管档用于测试体二极管导通特性，电阻档用于检测栅极绝缘情况和触发导通能力。市面上的中低价位万用表如优利德UT61E、胜利VC890C也完全够用。
绝缘镊子：用于短接引脚放电和触发操作，避免手直接触碰栅极造成静电损坏。
防静电腕带+防静电垫：MOS管栅极氧化层厚度不到100纳米，耐压仅±20V，而人体静电可达数千伏，静电防护绝非“可有可无”-32。
元件手册/数据手册：检测前确认被测型号的Vgs(th)阈值电压、Rds(on)导通电阻等关键参数，以便对比判断-6。
专业款——企业质检与专业维修场景：
示波器（建议2通道以上） ：用于动态测试，观察MOS管的开关波形是否正常。正常状态下开关波形应为清晰陡峭的方波，波形变形或振荡则指示器件损坏-30。
多参数晶体管测试仪/半导体参数分析仪：如华科智源HUSTEC-1600A-MT静态测试仪、TH513半导体器件C-V特性分析仪等，适用于生产线快速测试和自动化集成，可一键测试MOS管的寄生电容、CV特性等关键参数-。
功率循环试验设备：适用于汽车电子、工业控制等高可靠性领域的批量检测，可模拟器件在极端工况下的老化表现，符合AEC-Q101等车规标准-。
X射线检测设备：用于MOS管内部缺陷的无损检测，可发现焊点裂纹、封装内部缺陷等外观不可见的质量问题，消费电子和汽车电子领域均有广泛应用-。
2.2 MOS管检测安全注意事项（行业专属防护）
重中之重——防静电是MOS管检测的生命线。 人体静电可瞬间击穿栅氧化层，而且这种损坏通常没有明显外观痕迹，极易被误判为“其他原因导致的故障”-37。以下是四条不可逾越的安全红线：
检测前必做静电释放：佩戴防静电腕带（接地电阻小于1兆欧），使用防静电垫，台面可靠接地。如果没有专业防静电设备，至少触摸金属机箱或暖气管道释放人体静电后再触碰MOS管-32。
禁止在通电电路上直接测MOS管好坏：务必断开电路供电并对板上的高压电容放电，避免电击和设备二次损坏。对于贴片MOS管，建议使用测试夹而非普通表笔，防止表笔滑动造成引脚短路-8。
检测前短接三脚放电：用镊子或导线将MOS管的G、D、S三个引脚短接10秒以上，消除栅极残余电荷。栅极残留电荷会使D-S呈现低阻状态，导致误判为击穿-32。
避免在干燥环境下操作：环境湿度低于40%时静电风险急剧增加，如必须在干燥环境操作，务必加强静电防护措施-32。
2.3 MOS管基础认知（适配精准检测）
在动手检测之前，先快速了解MOS管的核心结构和关键参数，这对后续判断检测结果至关重要。
引脚结构：MOS管有三个引脚——栅极（Gate，简称G）、漏极（Drain，D）和源极（Source，S）。栅极控制着D-S之间的导通与关断，相当于一个“电压控制开关”。MOS管内部有一个寄生的体二极管（Source-Drain体二极管），这是万用表检测的核心“窗口”——N沟道MOS管的体二极管从S指向D（阳极在S，阴极在D），P沟道则相反-1-32。
沟道类型区分：
N沟道（NMOS） ：栅极为正电压时导通，红表笔接S、黑表笔接D时体二极管正向导通，显示0.4-0.8V-2。
P沟道（PMOS） ：栅极为负电压时导通，红表笔接D、黑表笔接S时体二极管正向导通，显示0.4-0.8V-2。
关键参数速查：
Vgs(th) ——栅极阈值电压，即让MOS管开始导通的栅源电压最小值。
Rds(on) ——导通电阻，越小则导通损耗越低。
BVDSS ——漏源击穿电压，超过此值MOS管可能发生雪崩击穿。
Ciss/Coss ——输入/输出电容，影响开关速度。
这些参数的具体数值请查阅对应型号的数据手册，不同应用场景（如低压消费电子vs高压汽车电子）对参数的要求差异很大，切勿凭经验“猜”参数。
三、核心检测方法
3.1 外观检测法（新手快速初筛）
在动用任何仪器之前，先用肉眼或放大镜做一次快速外观检查，这是成本最低、效率最高的初筛手段。
检查项目：
封装完整性：塑封体有无裂纹、缺角、鼓包或烧焦痕迹。任何可见裂纹或烧焦痕迹可直接判定为损坏，无需进一步测量-32。
引脚状态：引脚是否氧化失去金属光泽、出现彩虹色氧化层或烧断。引脚严重氧化会影响接触，清洁后可复测判断-32。
焊点状况（针对已焊在板上的MOS管）：焊点有无虚焊、开裂或助焊剂残留异常。
注意：外观正常不等于MOS管一定正常——栅极静电击穿往往没有明显外观痕迹，需要通过仪器进一步验证-37。

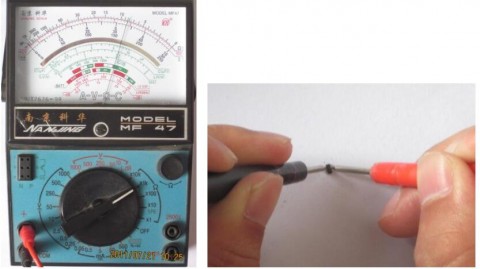

3.2 万用表三步检测法（新手重点掌握）
这是判断MOS管好坏最常用、最可靠的方法，核心是“测体二极管单向导通+栅极绝缘+触发导通/关断能力”三步，全程必须防静电-2。
第一步：体二极管测试（判断D-S是否击穿或开路）
操作步骤（以N沟道MOS管为例，P沟道极性相反）：
万用表调至二极管档（符号通常为“→+▷”或“⏉”）。
先用镊子短接G、D、S三极放电10秒。
正向测试：红表笔接S极，黑表笔接D极。正常时应显示0.4V~0.8V（硅二极管正向压降）-1-2。
反向测试：表笔对调，红表笔接D极，黑表笔接S极。正常时应显示OL（超量程） 或无穷大-1。
P沟道MOS管：正向测试时红表笔接D极、黑表笔接S极，显示0.4~0.8V；反向测试时显示OL-2。
异常判定：
双向均为0V或蜂鸣器响 → D-S击穿短路（最危险，上电必烧）-2
双向均为OL（无穷大） → D-S开路/芯片内部断裂，MOS管已报废-2
正向压降异常（如>1.5V或忽大忽小）→ 体二极管性能退化，不建议继续使用-32
第二步：栅极绝缘测试（判断G是否击穿漏电）
操作步骤：
万用表调至20MΩ电阻档（注意：不是二极管档）。
分别测量G-D和G-S之间的电阻，两个方向均测一遍。
正常判定：G-D和G-S正反向均应显示OL（兆欧级以上） ，证明栅极与沟道之间良好绝缘-2。
异常判定：任一方向阻值小于1MΩ → 栅极氧化层击穿/漏电，MOS管已报废，无法修复-2。严重击穿时阻值可能只有几十欧甚至导通。
第三步：触发导通/关断测试（判断开关能力，最关键）
这一步验证MOS管能否真正“工作”——很多MOS管静态测试（前两步）正常，但上电后无法正常开关，正是这一步能揪出来的“隐形故障”。
操作步骤（以N沟道MOS管为例）：
万用表调至电阻档（200Ω量程即可），红表笔接D极，黑表笔接S极。此时万用表应显示OL（截止状态）-2。
给栅极“充电”触发导通：用镊子或导线短接G极和D极1~2秒（注意：是G和D短接，不是G和S），给栅极注入电荷-2。
移开镊子后，迅速测量D-S之间电阻。正常时应显示低阻值（几欧姆到几十欧姆，具体数值因型号而异），证明MOS管已维持导通-2。
关断测试：用镊子短接G极和S极放电（释放栅极电荷），再次测量D-S电阻，应恢复到OL（关断状态）-2。
P沟道MOS管：极性相反——触发导通时，D-S之间正常应为低阻（导通），关断后恢复OL-2。
异常判定：
触发后D-S仍为OL（无法导通）→ 栅极损坏/内部开路，MOS管无法正常工作-2
放电后D-S仍为低阻（无法关断）→ 栅极控制失效，管子始终导通，上电就会短路-2
检测结果速查表
| 故障类型 | 万用表表现 | 结论 |
|---|---|---|
| D-S击穿短路 | 二极管档双向0V/蜂鸣 | 直接报废 |
| D-S开路/断裂 | 二极管档双向OL | 直接报废 |
| G-S/G-D击穿 | 电阻档<1MΩ | 直接报废 |
| 触发后不导通 | 充电后D-S仍OL | 栅极损坏 |
| 放电后不关断 | 放电后D-S仍低阻 | 控制失效 |
3.3 示波器动态检测法（进阶精准诊断）
万用表检测的是MOS管的静态参数，但很多故障只有在动态工作中才会暴露——例如栅极氧化层轻微漏电导致开关波形异常、驱动信号畸变引发的误导通等。示波器能将这些动态信号可视化，是专业维修人员的“利器”。
检测原理：正常工作的MOS管在开关动作下，栅极触发波形和漏极输出波形应呈现陡峭的上升沿和下降沿；若波形出现延迟、振荡、畸变或噪声，则可能指示内部损坏或驱动电路异常-30。
操作步骤：
准备工作：将MOS管安装到测试电路（或原电路）中，确保电路已正确上电但处于安全电压范围。示波器探头接地线尽量短接以减少干扰-30。
连接探头：通道1接MOS管栅极（G），通道2接漏极（D），同步观测输入信号和输出响应的关系-30。
设置参数：根据电路工作频率调整时间基（Time/Div）和电压刻度（Volts/Div），确保波形完整显示-30。
施加激励信号：通过信号源或电路自身的PWM驱动输入脉冲，观察响应波形-30。
波形对比：将测试波形与同型号良品波形对比，识别偏差。正常波形应为清晰方波，上升下降沿陡峭无毛刺-30。
异常波形判读：
波形上升/下降沿明显变缓（“拖尾”）→ 栅极电容增大或驱动能力不足
波形出现明显振荡/毛刺 → 寄生参数异常或器件老化-30
栅极波形正常但漏极无响应 → MOS管内部开路
漏极波形持续为低电平 → D-S击穿短路
实用技巧：使用双踪示波器同步对比栅极驱动波形和漏极输出波形，可以快速定位故障是MOS管本身还是驱动电路的问题——栅极波形异常优先查驱动，栅极正常但漏极异常优先怀疑MOS管。
3.4 专业仪器批量/精测法（企业质检场景）
对于企业质检部门、生产线批量检测或高可靠性应用（如汽车电子、航空航天），万用表和示波器已不足以满足精度和效率要求，需要引入专业检测设备。
半导体静态参数测试仪（如STD2000X、HUSTEC-1600A-MT） ：
这类设备可精确测量MOS管的BVCES（击穿电压）、VGETH（阈值电压）、RDSON（导通电阻）、漏电流等关键静态参数，具备nA级漏电流和pA级微电流的测试能力，满足第三代半导体材料（SiC、GaN）对测试精度的严苛要求-。操作流程一般为：将被测MOS管放入测试夹具 → 设置测试参数 → 一键启动测试 → 读取各项参数并与规格书对比。适用于生产线快速全检或来料检验。
半导体动态参数测试系统（如LET-2000D系列） ：
符合IEC60747-8/9标准，用于评估MOS管的开关特性、栅极电荷、反向恢复等动态参数，帮助工程师解决器件验证、驱动设计评估等需要动态参数的高阶需求-。
半导体C-V特性分析仪（如TH511、TH513） ：
集成化设计，可一键测试MOS管及模组的寄生电容、CV特性，无需频繁切换接线及设置参数，适用于生产线快速测试和自动化集成-。
功率循环试验设备：
用于评估MOS管在长期功率循环下的可靠性表现，是AEC-Q101车规认证的核心测试项目之一。通过模拟实际工况中的反复开关和温度变化，检验器件的热疲劳寿命和封装可靠性--62。
X射线无损检测设备：
针对已安装在PCB板上的MOS管或封装内部缺陷，X射线可发现焊点裂纹、绑定线脱落、芯片裂纹等外观不可见的质量问题，消费电子和汽车电子领域均有广泛应用-。
四、补充模块
4.1 不同应用场景MOS管的检测重点
MOS管的应用场景千差万别，不同场景下需要关注的关键参数和检测重点也截然不同：
开关电源场景（充电器、适配器、服务器电源） ：
重点检测参数：耐压（BVDSS）和雪崩耐量（EAS）
检测要点：重点关注雪崩失效风险。开关电源中的漏感尖峰和反射电压容易叠加在MOS管漏源两端，当总电压超过雪崩击穿阈值时，几微秒内就可能热失控烧毁-37-55。检测时优先用万用表三步法排查D-S击穿和G-S漏电，然后用示波器观测漏极波形有无异常尖峰。
典型故障：关断尖峰超过耐压导致击穿、驱动不足导致线性区功耗过大-42。
电机驱动场景（电动工具、机器人、家电电机） ：
重点检测参数：Rds(on)导通电阻、安全工作区（SOA）
检测要点：电机启动和换向瞬间会产生冲击电流，若MOS管Rds(on)过大或SOA边界被突破，容易因热积累烧毁-55。检测时需重点验证触发导通后的D-S低阻值是否在规格范围内（如标称0.23Ω的管子实际测出3.2Ω则为异常）-6。体二极管的反向恢复特性也需关注，电机驱动中体二极管要承担续流任务，恢复时间过长会导致额外损耗-55。
典型故障：体二极管烧毁导致整管失效、沟道塌陷导致导通电阻剧增。
汽车电子场景（车规级MOS管） ：
重点检测参数：AEC-Q101认证相关参数——雪崩能量Eas、高温反偏HTRB、温度循环TC1000等
检测要点：汽车级MOS管需满足AEC-Q101标准，核心测试项包括UIS非钳位电感开关测试（模拟点火线圈/电机停转产生的电压尖峰）和温度循环试验（-55℃←→+150℃循环1000次）-62。企业质检时应优先选用符合AEC-Q101认证的器件，并定期进行高温反偏试验等可靠性抽检。汽车电子中MOS管需贴装在铝制散热基板上，同时严格执行热降额规范（如结温控制在120℃以下）-。
典型故障：绑定线因热循环脱落、栅氧击穿导致阈值电压漂移、漏电流增大-62-。
消费电子场景（手机、电脑主板、LCD显示器） ：
重点检测参数：封装完整性、引脚状态、基本导通特性
检测要点：消费电子MOS管多为贴片封装，体积小、引脚密、静电敏感度高，检测前务必做好静电防护。重点检查塑封体有无裂纹、引脚有无氧化，用万用表三步法快速判断。贴片MOS管建议使用测试夹而非普通表笔，防止滑动短路-32-8。
4.2 MOS管检测常见误区（行业避坑指南）
以下是电子维修和质检一线最高频的5个检测误区，每一个都可能导致误判，浪费时间和成本：
误区1：直接用蜂鸣档/通断档测D-S
错误做法：认为蜂鸣档响了就是短路，不响就是正常。
正确认知：蜂鸣档输出电压通常为2V左右，可能不足以使MOS管导通，反而容易将正常的MOS管误判为开路。而且蜂鸣档无法显示正向压降的具体数值，无法判断体二极管是否在正常范围内-。
正确做法：必须使用二极管档，读数应为0.4-0.8V。
误区2：检测前不放电，栅极残留电荷导致误判
错误做法：从电路板上拆下MOS管后直接测量。
正确认知：栅极残留电荷会使D-S呈现低阻状态，误判为击穿。同时G-S之间的寄生电容也可能让G-S测量出现误导数-32。
正确做法：检测前必须用镊子短接G、D、S三极10秒以上彻底放电。
误区3：手直接触碰栅极引脚
错误做法：用手捏着MOS管引脚进行测量或操作。
正确认知：人体静电可瞬间击穿栅氧化层，且这种损坏没有明显外观痕迹，极易被忽视-37。
正确做法：佩戴防静电腕带，或至少触碰金属接地体后再操作。使用绝缘镊子进行引脚短接等操作。
误区4：在板检测不拆下，忽略外围电路干扰
错误做法：MOS管还在PCB板上就直接测量，认为读数就是MOS管本身的参数。
正确认知：PCB上的其他元件（如栅极下拉电阻、并联电容等）会直接影响测量结果。例如栅极到源极之间有个10kΩ下拉电阻，直接测G-S会读到10kΩ而不是兆欧级的绝缘阻值，导致误判为栅极漏电-1。
正确做法：检测前将MOS管从PCB板上拆下，或至少断开相关外围电路-。若无法拆下，需结合电路图分析读数是否受外围元件影响。
误区5：忽略温度对检测结果的影响
错误做法：在通电工作状态下直接检测，或在高温环境下测量后立即读数。
正确认知：MOS管的导通电阻Rds(on)具有正温度系数，温度升高时阻值增大。高温下的测量值可能与常温数据手册差异较大，导致误判。
正确做法：静态检测时确保MOS管处于室温状态；上电测试时注意散热，避免在MOS管高温状态下测量关键参数。
4.3 行业典型案例
案例一：变频器驱动板频繁烧MOS管——栅极过压导致的批量失效
故障现象：某工厂变频器驱动板频繁烧毁MOS管，更换新管后工作几天又烧，维修人员反复换管但问题始终未解决，造成大量停机损失。
检测过程：技术人员用万用表检测烧毁的MOS管，发现G-S极间电阻仅82Ω（正常应＞1MΩ），确认栅极氧化层已击穿-6。进一步检查驱动电路波形，发现栅极驱动电压尖峰高达28V，远超MOS管规格书标称的最大±20V栅源电压。
解决措施：在驱动电路中增加TVS管和钳位二极管抑制尖峰电压，将栅极驱动电压稳定在15V以内。同时更换驱动IC并选用栅极耐压更高的MOS管型号。
经验：MOS管反复烧毁不能只换不管，必须追查驱动电路是否设计不当。栅极电压偏离安全范围是MOS管失效的常见原因之一-37。检测时用示波器观察栅极波形，确认有无过压尖峰。
案例二：扫地机器人充电时边刷不停转——MOS管击穿导致的单边失控
故障现象：某品牌扫地机器人在待机和充电时，左侧清扫轮一直处于工作状态（不停转动），右侧正常，主板有明显发热。
检测过程：拆机检查驱动电路，用万用表二极管档检测驱动电机的MOS管（丝印W8C1J），发现D-S极间正反向均导通（约0Ω），确认为DS极击穿短路-。由于MOS管击穿后D-S永久导通，电机在未收到控制信号的情况下也被强制上电运转。
解决措施：更换同型号MOS管，同时检查电机线圈是否因长时间过流受损。维修后测试正常，故障排除。
经验：电机驱动电路中，D-S击穿短路是最常见的失效模式之一，往往由过压击穿或热失控导致-。维修时不仅需更换MOS管，还应排查电机负载是否有异常（如卡滞、轴承磨损），否则可能再次烧管。
案例三：工业现场大面积MOS管烧毁——长线驱动引发的寄生振荡
故障现象：某自动化设备在现场安装后，工作过程中约五分之一的MOS管烧毁，烧毁的管子外壳有明显黑洞或烧焦痕迹。电磁阀和MOS管之间的连接线长约8米，电磁阀功率不大（24V/6.5W）-。
检测过程：用万用表三步法检测烧毁的MOS管，发现D-S击穿短路。技术人员用示波器测量驱动波形，发现由于连接线过长引入了显著的寄生电感和电容，在开关瞬间产生了高达数倍于正常值的电压尖峰和振荡，导致MOS管反复遭受过压冲击。
解决措施：在MOS管D-S两端增加RC吸收网络（缓冲电路）抑制尖峰；在栅极驱动端增加栅极电阻（约10-100Ω）限制驱动电流、减缓开关速度以降低振铃；优化PCB布局，缩短MOS管与负载之间的走线长度。改造后故障消除。
经验：长线驱动是MOS管失效的“隐形杀手”。检测时若发现MOS管外观烧焦，应首先用示波器检查驱动波形是否存在振荡或尖峰，而不仅仅是换管了事。同时在电路中增加过压保护（TVS管、RC吸收网络）和栅极驱动优化是提高可靠性的有效手段-37。
五、结尾
5.1 MOS管检测核心（分级高效排查策略）
掌握MOS管好坏检测，关键在于根据自身场景选择合适的方法和流程。以下是针对不同应用场景的分级检测策略，建议按顺序执行，避免遗漏：
第一级：快速初筛（所有场景通用，耗时约30秒）
外观检查：封装裂纹？引脚烧焦？→ 有明显损坏直接换新
静电防护：戴防静电手环，短接三脚放电
万用表二极管档测体二极管：N沟道S→D应0.4-0.8V，反向OL
第二级：静态精测（所有场景通用，耗时约1-2分钟）
万用表电阻档测G-S和G-D绝缘阻值：均应＞1MΩ
万用表触发导通/关断测试：验证开关能力是否正常
第三级：动态验证（开关电源/电机驱动/汽车电子等专业场景，需示波器）
示波器测栅极驱动波形：检查有无过压尖峰、波形畸变
示波器测漏极输出波形：检查开关沿是否陡峭、有无振荡
第四级：批量/高精度检测（企业质检、车规认证场景，需专业仪器）
半导体参数测试仪测Rds(on)、BVDSS、Vgs(th)等关键参数
AEC-Q101认证项目抽检（UIS雪崩测试、温度循环、高温反偏等）
核心记忆口诀：“一外观二放电，三测体二极四测绝缘，五触发通断六看波形”。
5.2 MOS管检测价值延伸（维护与采购建议）
日常维护建议：
MOS管对静电极其敏感，日常存储和运输应使用防静电包装袋，严禁随意堆放在普通塑料盒或泡沫板上-37。
焊接时使用防静电焊台，烙铁温度控制在260-300℃（无铅焊接可达350℃），焊接时间不超过3秒，避免过热损伤。
对于使用中的设备，定期检查散热片接触是否良好、通风孔是否堵塞。MOS管温升过高往往是故障的前兆，可通过红外测温枪监测-。
在汽车电子、工业控制等高温高振场景，建议定期（如每6个月）用万用表三步法抽检关键回路上的MOS管，防患于未然。
采购与选型建议：
汽车电子应用必须选用通过AEC-Q101认证的车规级MOS管，不可用消费级替代-。
采购时要求供应商提供批次检测报告，重点核对BVDSS、Rds(on)、EAS等关键参数是否与规格书一致。
对于批量采购，建议建立来料检测流程：每批次随机抽取3-5只样品，用万用表三步法加Rds(on)测量进行验证，避免混入不良品。
选型时注意降额设计——实际工作电压建议不超过BVDSS的80%，工作结温不超过规格上限的80%（如规格上限150℃时实际控制在120℃以内）-。
使用万用表等仪器检测MOS管时，建议定期校准设备（每年至少一次），确保测量精度可靠。
5.3 互动交流（分享行业检测难题）
以上就是从新手入门到专业质检的全场景MOS管检测实操指南。在实际工作中，您是否遇到过这样的问题？
电子维修场景：万用表三步法测出来MOS管正常，但装回电路还是不工作，您会从哪些方面继续排查？驱动波形是否检查过？
开关电源场景：维修电源时换上新的MOS管，一上电瞬间又烧了，您认为最可能的原因是什么——驱动问题、散热不足、还是选型不当？
电机驱动场景：电机一启动就烧MOS管，您会优先检查Rds(on)是否超标、体二极管续流是否正常，还是别的参数？
汽车电子场景：车规级MOS管批量失效，您遇到过因热循环导致绑定线脱落的案例吗？是如何检测和追溯的？
欢迎在评论区留言分享您遇到的MOS管检测难题或实战经验，也可以私信索取文中提到的MOS管检测对照表和万用表操作视频教程。关注本号，获取更多电子元器件检测干货，下一期将带来《IGBT模块好坏检测全流程实操指南》，敬请期待！
