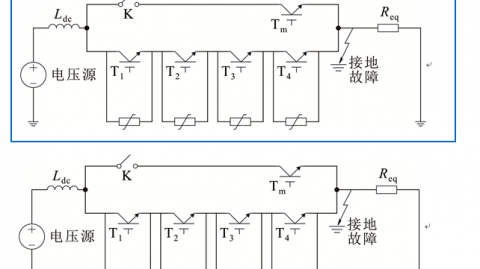

一、引言
绝缘栅双极型晶体管（IGBT）是工业变频器、逆变焊机、UPS电源、光伏逆变器及新能源汽车等领域的核心功率器件，承担着电能转换与控制的关键任务-10。IGBT在实际使用中极易因过电流、过电压、过热或栅极击穿等原因损坏，导致设备停机甚至“炸机”，造成严重生产损失-53。掌握一套系统、精准且适配工业场景的测量IGBT好坏方法，是工厂维修工程师、设备维护人员及变频器质检从业者的必备技能。本文将结合变频器维修一线的实际操作经验，从关断原理出发，分层次详解IGBT检测方法，涵盖万用表基础检测、模块静态测试到专业仪器精准检测，帮助不同基础的从业者快速独立完成IGBT好坏判断，同时规避检测过程中的安全风险和常见误区。
二、前置准备
2.1 工业场景IGBT检测核心工具介绍
基础工具（适合现场快速排查）：
数字万用表（推荐Fluke 15B+/17B+或同等精度）：需具备二极管测试档和电阻档，是现场检测IGBT最常用的工具-39。
指针式万用表（如MF47型）：R×10kΩ档的内部高电压（约9-15V）可用于触发IGBT导通，是判断器件好坏的关键手段-42。
防静电手环：避免静电放电（ESD）损伤栅极氧化层-20。
放电棒/放电电阻：用于对直流母线电容放电，防止高压触电-62。
专业工具（适配工厂流水线批量检测/高精度检测）：
晶体管曲线追踪仪（如IWATSU CS-8500、Keysight B1505A）：可精确测量IGBT的静态IV参数（击穿电压、漏电流、阈值电压等），用于批量检测和器件性能评估-68-69。
双脉冲测试系统+高压差分探头+电流探头：用于动态测试（开关时间、拖尾时间、开关损耗），是IGBT模块研发和高端质检的关键设备-68。
半导体图示仪（如STD2000）：可一键提取IGBT的击穿电压V(BR)CES、漏电流ICES、阈值电压VGE(th)、导通压降VCE(on)等关键参数-。
2.2 工业场景IGBT检测安全注意事项（重中之重）
⚠️ 从事IGBT检测，安全永远是第一位。以下4条必须严格遵守：
断电+彻底放电：检测前必须关闭设备总电源，断开IGBT所在电路的连接，使用放电棒对直流母线电容彻底放电至50V以下。变频器母线电容储存的高压电（常见540V甚至更高）在断电后仍可能持续数分钟甚至数小时-62。
佩戴绝缘防护装备：操作高压IGBT模块（如变频器、焊机内部）时，必须佩戴绝缘手套、使用绝缘工具，避免直接接触高压端子和散热片。
防静电措施：IGBT栅极氧化层非常薄弱（击穿电压仅20-30V），检测前需佩戴防静电手环，操作时先对栅极引脚进行短接放电，避免静电击穿栅极-21。
确认引脚定义：不同封装（TO-247、TO-220、模块封装）的IGBT引脚排列不同，检测前务必查阅数据手册确认C（集电极）、E（发射极）、G（栅极）对应位置，避免误判-39。
2.3 IGBT基础认知（适配变频器维修精准检测）
IGBT是一种电压控制型功率器件，内部结构等效为MOSFET与PNP晶体管复合的达林顿结构，同时具备MOSFET的高输入阻抗和BJT的低导通压降优势-5。IGBT工作时，通过控制栅极-发射极间的电压VGE来使能导通和关断。当VGE超过阈值电压（典型值5-6V）时，器件导通；当VGE降至阈值以下时，器件关断-6。
工业变频器中使用的IGBT多为模块化封装（如六合一模块，含6个IGBT和6个续流二极管），常见耐压等级为650V、1200V、1700V，电流等级从数十安培到数百安培不等-。理解IGBT的关断过程对检测至关重要：关断时因漂移区内过剩少子需缓慢复合，会产生一段持续时间较长的“拖尾电流”，拖尾电流越长，关断损耗越大，开关频率受限-8。这也是为什么IGBT故障中有相当一部分与关断过压、过热直接相关。
三、核心检测方法
3.1 外观检查法（现场快速初筛）
更换IGBT或排查故障时，首选外观检查——无需任何仪器，一望便知。
操作步骤：
断电并放电后拆机，清理散热片、风扇及电路板积灰-63。
观察IGBT模块表面是否存在以下异常：①外壳裂纹或鼓包（内部芯片过热导致）；②引脚烧蚀、熔断或氧化；③模块背部散热基板是否有变色痕迹；④PCB板在IGBT附近是否有熏黑痕迹。
检查驱动板上的栅极电阻和驱动光耦是否有烧毁痕迹-62。
判断标准：
初步判定：发现上述任一迹象，IGBT大概率已损坏，需进一步用仪器确认。
工业经验提示：工厂变频器IGBT损坏时，常见连带损坏驱动电路中的光耦和驱动电阻，IGBT损坏80%以上与驱动电路相关——更换模块前必须同步检测驱动板光耦、驱动电阻、稳压管是否正常，否则新模块上机后会再次炸毁-62。
3.2 万用表检测法（新手重点掌握）
万用表检测是现场排查IGBT好坏最核心、最实用的方法。根据测试对象的不同（单管 vs 模块），操作方法略有区别。
3.2.1 判断IGBT单管好坏的万用表步骤
第一步：极性识别（指针式万用表R×1kΩ档）
将万用表拨至R×1kΩ档，依次测量各引脚间阻值。
若某一极与另外两极为无穷大，调换表笔后该极与另外两极仍为无穷大，则该极为栅极（G）。
其余两极为集电极（C）和发射极（E），在测阻值较小的一次中，红表笔接C，黑表笔接E-42。
第二步：导通性测试（二极管档）
万用表调至二极管档，红表笔接集电极（C），黑表笔接发射极（E），正常应显示约0.5-0.7V的导通压降（体二极管正向导通）-39。
反向测试：红表笔接E，黑表笔接C，应显示无穷大（体二极管反向截止）。
第三步：栅极触发的导通测试（指针式万用表R×10kΩ档）
这是判断IGBT好坏的关键步骤。将万用表拨至R×10kΩ档（R×1kΩ档内部电池电压太低，无法使IGBT导通），黑表笔接C，红表笔接E，此时万用表指针应在零位。
用手指同时触碰栅极（G）和集电极（C），IGBT被触发导通，万用表指针向阻值较小方向摆动并稳定在某位置。
再同时触碰栅极（G）和发射极（E），IGBT被阻断，万用表指针应回零。以上两步均正常，可判断IGBT是好的-42。
💡 数字万用表替代方法：若手头没有指针式万用表，也可用9V电池串联1kΩ电阻代替触发电源，配合数字万用表的电阻档观察通断变化。
第四步：栅极-发射极、栅极-集电极测试（二极管档）
红表笔接G、黑表笔接E，以及红表笔接G、黑表笔接C，均应为无穷大（无导通），否则说明栅极绝缘已击穿-39。
3.2.2 变频器IGBT模块的万用表检测
变频器六合一IGBT模块的检测思路与单管类似，但需要对应上下桥臂逐一排查。
操作步骤：
将万用表拨至二极管测试档。
红表笔接直流母线正极（P/+端），黑表笔依次测U、V、W三相输出端，正常应显示无穷大。
将表笔反过来：黑表笔接P，红表笔测U、V、W，正常应显示约0.4-0.5V左右的压降（对应IGBT内部体二极管）。
红表笔接直流母线负极（N/-端），黑表笔测U、V、W，正常应显示约0.4-0.5V的压降。
黑表笔接N，红表笔测U、V、W，正常应显示无穷大-44。
判断标准：
各相之间测得的数值应基本一致。若某相数值异常（如短路为0或开路为无穷大），则该相IGBT已损坏。
栅极G与发射极E之间的正反向测试均应为无穷大，如有数值显示说明门极性能变差，应更换-44。
3.3 专业仪器检测法（进阶精准检测）
3.3.1 晶体管曲线追踪仪/半导体图示仪静态测试
适用于工厂流水线批量检测、质检部门高精度判定。
静态参数测试项目（依据JB/T 8951.1-2025标准）：
击穿电压V(BR)CES：测量集电极-发射极间的击穿电压，应大于额定耐压值-30。
漏电流ICES/IGES：测量集电极-发射极间和栅极-发射极间的漏电流，应在规格书允许范围内。
阈值电压VGE(th)：测量栅极开始导通的阈值电压（典型5-6V）。
导通压降VCE(on)：在特定栅压和集电极电流下测量饱和压降-。
动态参数测试（使用双脉冲测试系统+示波器）：
测量开关时间（td(off) + tf）和拖尾时间ttail，评估关断损耗Eoff-34。
测试关断尖峰电压VCEpeak是否超标（与电路杂散电感相关）-6。
捕捉关断波形，分析米勒平台和拖尾电流形态。
3.3.2 变频器在线检测技巧（无需拆焊的快速排查）
在变频器维修现场，有时不方便拆下模块，可通过以下方法快速定位故障：
断电状态下的模块间对比检测：用万用表测量P对U、V、W各相的正反向电阻，以及N对U、V、W的正反向电阻，各相数值应一致。若某相与其他两相差异显著，则锁定该相IGBT-。
驱动信号检测：上电后（低压状态下），用示波器测量驱动IC输出的PWM波形，确认信号幅度、上升沿和下降沿是否正常，排除驱动电路故障-62。
批量检测策略：生产线质检环节，可配合自动测试夹具和曲线追踪仪，实现IGBT模块的快速批量筛选，对不合格品自动标记。
四、补充模块
4.1 工业变频器中不同类型IGBT的检测重点
| IGBT类型 | 检测重点 | 常见场景 |
|---|---|---|
| IGBT单管（TO-247/TO-220封装） | 重点检测栅极导通/阻断能力（触发测试）、体二极管正向压降 | 中小功率变频器、开关电源、电磁炉 |
| IGBT模块（六合一、双单元） | 重点检测各相正反向特性一致性、续流二极管完整性、栅极阻抗 | 工业变频器、伺服驱动器、UPS |
| IPM（智能功率模块） | 除IGBT本体外还需检测内部驱动IC和保护电路 | 家电变频空调、洗衣机变频板 |
4.2 工业场景IGBT检测常见误区（避坑指南）
误区1：万用表用错档位——使用R×1kΩ档去触发IGBT，内部电池电压（约3V）远低于栅极触发电压（5-6V），导致“IGBT无法导通”的误判。正确做法：必须使用R×10kΩ档（约9-15V）-42。
误区2：未放电直接测量——直流母线电容残留高压不仅会烧毁万用表，还可能造成人身伤害。正确做法：断电后必须用放电棒放电至50V以下。
误区3：只测IGBT不查驱动——更换IGBT后不久再次损坏，八成原因是驱动电路（光耦、驱动电阻、栅极电阻）也存在故障。正确做法：更换模块前必须全面检测驱动电路-62。
误区4：忽略温度对检测的影响——IGBT内部特性受温度影响显著，热态下测量的导通压降可能与冷态差异较大。正确做法：在常温下进行标准检测，如需高温测试则应使用专业温度测试系统-69。
误区5：用万用表替代专业设备做动态测试——万用表只能判断IGBT的静态好坏，无法检测开关损耗和拖尾电流等动态特性，而这些正是决定IGBT能否长期稳定运行的关键。
4.3 工业场景IGBT失效典型案例
案例一：变频器反复炸机——驱动电路隐患未排除
某工厂的G130变频器更换IGBT后运行8天再次报F30022故障，经检查发现另一相IGBT也已炸毁。技术人员排查了输入电压、控制电压和电机绝缘均正常，但更换新IGBT后仍继续炸毁。最终发现驱动板控制信号异常，导致IGBT误导通引发过流-58。
经验：IGBT损坏往往只是表象，必须深挖根本原因。更换IGBT前务必检测驱动电路的光耦、驱动电阻和栅极电阻，否则“治标不治本”。
案例二：风电场IGBT模块爆炸——芯片质量缺陷导致
某风电场1.5MW机组变流器在正常工作时突然报IGBT故障，现场检查发现IGBT模块已完全炸毁。经分析故障文件发现，IGBT芯片内部对散热器短路，短路电流在约3ms内达到了1500A，储能电容能量全部释放到IGBT内部导致爆炸。故障定位于模块本体质量问题——IGBT晶圆绝缘击穿导致芯片对散热器短路-52。
经验：在环境恶劣工况（如风电场沙尘、潮湿）下，IGBT模块对电气间隙和绝缘要求极高，需定期清理变流器内部，保持环境清洁。更换同批次模块前建议进行抽样静态参数测试，排除批次质量隐患。
五、结尾
5.1 IGBT检测核心（工业场景高效排查策略）
建议按以下分级流程排查IGBT故障，兼顾效率与准确性：
第一步（现场快速初筛） ：外观检查 + 万用表检测模块P/U/V/W各相正反向特性。10分钟内可初步锁定故障相。
第二步（静态确认） ：用万用表二极管档配合指针式万用表R×10kΩ档进行触发导通测试，确认单管好坏或模块内部IGBT导通/阻断是否正常。
第三步（驱动排查） ：检测驱动电路（光耦、驱动电阻、栅极电阻、±15V供电电压），避免新模块再次损坏-63。
第四步（专业精测） ：对高价值模块或批量质检，采用晶体管曲线追踪仪或双脉冲测试系统，测试击穿电压、漏电流、开关时间和拖尾电流等关键参数。
测量IGBT好坏的核心逻辑是“先静态后动态、先本体后驱动”。现场排查必须把驱动电路纳入检查范围，否则新模块上机后极易二次损坏。
5.2 IGBT检测价值延伸（工业维护与采购建议）
日常维护建议：
定期清理变频器散热器和风扇积灰，确保IGBT散热良好-63。
监测IGBT模块工作温度，超过125℃需排查散热系统-62。
长期停用的变频器需密封存放防潮，环境湿度建议控制在80%以下-63。
采购建议：
选择符合JB/T 8951.1-2025标准的工业级通用IGBT单管（适用于IC≤75A、VCE≤1200V的选型），确保产品质量可追溯-30。
批量采购前建议做抽样静态参数测试，排除批次质量隐患。
5.3 互动交流（分享工业场景IGBT检测难题）
你在维修变频器或工业设备时，是否遇到过以下情况？
更换IGBT后不久再次炸机，排查驱动电路后仍未解决？
万用表检测模块各相电阻一致，但设备上电后仍报过流故障？
栅极触发测试正常，但实际工作频率下关断损耗异常偏高？
